「專案筆記」HighDynamicRange-Imaging
Collaborate with Yen @pnf4665jds
成果
夜城 ＠象山
原圖
Response Curve
Radiance Map
HDR 結果
曾經風光的巨輪 ＠基隆港
原圖
Response Curve
Radiance Map
HDR 結果
範例
原圖
Response Curve
Radiance Map
HDR 結果
Image Alignment
圖片對齊，先將所有圖片做 MTB，MTB 算法是將圖片轉成灰階後，對灰階值做排序，找到中值代表的顏色後，針對那個顏色對圖片做二值化，同時針對在 Threashold +- 10 的像素產生 Mask。

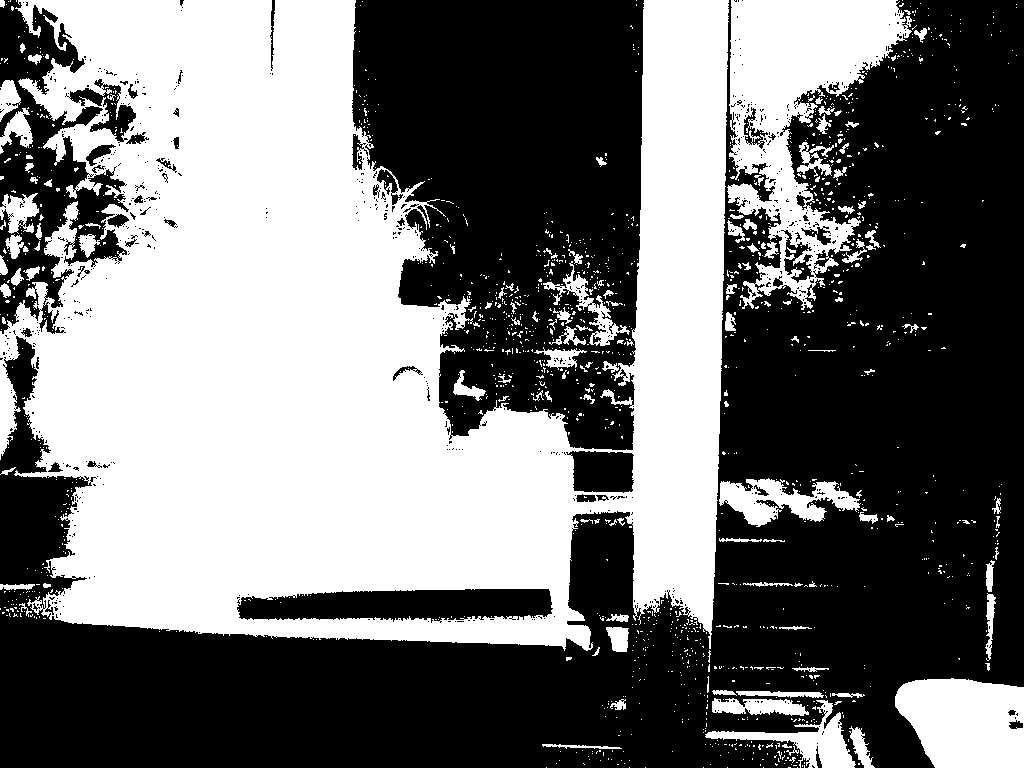

- MTB
- Mask
之後對讀入的圖片依亮度做排序，選出中間值，作為 Reference image。並將所有圖片縮小 $2^{log2(min(height, width)) - 4}$ 倍。
以九宮格為移動方式 | -1, -1 | 0, -1 | 1, -1 | | :—-: | :—-: | :—-: | | -1, 0 | 0, 0 | 1, 0 | | -1, 1 | 0, 1 | 1, 1 |
將 MTB 圖片移動，對移動後的圖片做 a_img Xor b_img and mask，並取 sum()，找到 sum 最小的位置，將圖片移動。移動後，則將圖片解析度 ×2，重複以上動作直到回到圖片原始解析度大小。最終會得到圖片位移的 Offset，並依據這 Offset 做裁切。
Response Curve
由於解 Response Curve 需要曝光時間作為參數，因此我們透過套件將圖片的 Exif 資訊讀入，可以拿到曝光時間。對其取 $log$ 後，對 RGB 三個 Channel 分別解 SVD，這邊主要參考論文附上的 Matlab Code。
x = np.linalg.lstsq(A, b, rcond=None)[0]
Response Curve
Sample 點部分有試過 Random 100 個點，以及將圖片縮到 10X10 去解，有發現縮到 10X10 的效果比較好。
Radiance Map
Radiance Map 做法其實不難，照著公式實做就好，這邊遇到比較麻煩的問題是運算時間太久。一張 2400 萬畫素的圖片需要處理個 40 分鐘，因此後來將程式用 numpy 改寫，速度可以快到 40 秒內。
$ln E_i = \frac{\sum_{j=1}^P w(Z_{ij})(g(Z_{ij}) - ln\Delta t_j)}{\sum_{j=1}^P w(Z_{ij})}$
其中 g 函式即為剛剛求得的 Response Curve。
Tone Mapping
我們使用的Tone mapping演算法是Reinhard的版本。 基本上按照公式實作Global operator的部分:
-
首先計算整個場景的平均illuminance
$ \bar{L}w = \exp\begin{pmatrix}\frac{1}{N}\sum{x,y}log(\delta + L_w(x,y))\end{pmatrix}$
-
接著根據給定的key調整整個場景的亮度
$ L_m(x,y) = \frac{a}{\bar{L}_w} L_w(x,y)$
-
計算最後的結果，並將最亮的0.1% radiance mapping到1
$ L_d(x,y) = \frac{L_m(x,y)\begin{pmatrix}1+\frac{L_m(x,y)}{L_{white}^2(x,y)}\end{pmatrix}}{1+L_m(x,y)} $
其中 $L_{white}^2(x,y)$ 表示多少的radiance以上會被mapping到1
-
最後將結果從 [0, 1] mapping到可以顯示的RGB範圍 [0, 255]
result[:, :, 0] = np.minimum(Ld * radianceMap[:, :, 0] / Lw * 255, 255) result[:, :, 1] = np.minimum(Ld * radianceMap[:, :, 1] / Lw * 255, 255) result[:, :, 2] = np.minimum(Ld * radianceMap[:, :, 2] / Lw * 255, 255)
心得
這份作業運用了許多生成照片背後的原理，從中學習到了包含相機的pipeline、利用多張曝光照片估算HDR的技術，以及用來生成不同影像效果的 Tonemapping 演算法。
我們也實際走訪了城市，並使用實作好的程式生成了屬於自己的HDR照片，透過參數的fine tune，觀察同樣的圖片下生成的不同效果。
此外為了加速程式的運算效率，我們也研究了 numpy 的使用方式，避免使用多個巢狀 for 迴圈，因而造成計算時間過長。加速後效果也確實令人滿意。
